HYDROMECHANICKÉ PREVODOVKY



Prevodovka 4 MPR 150-V1

- max. vstupný výkon P=150 kW

- max. vstupné otáčky n=2 200 ot/min

- počet prevodových stupňov 4 vpred a 4 vzad

- elektrohydraulické radenie prevodových stupňov pod zaťažením 24 V js

- osová vzdialenosť a=138 mm

Prevodovka 4 MPR 200-N2

- max. vstupný výkon P=180 kW

- max. vstupné otáčky n=2 000 ot/min

- počet prevodových stupňov 4 vpred a 4 vzad

- elektrohydraulické radenie prevodových stupňov pod zaťažením 24 V js

- osová vzdialenosť a=610 mm

- elektropneumatické odpínanie pohonu jednej nápravy zubovou spojkou

- parkovacia čeľusťová brzda

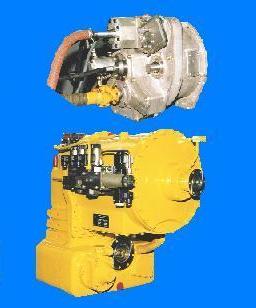

Prevodovka 4 SPR 120-T1

- max. vstupný výkon P=120 kW

- max. vstupné otáčky n=2 200 ot/min

- počet prevodov stupňov 4 vpred a 4 vzad

- elektrohydraulické radenie prevodových stupňov pod zaťažením 24 V js

- osová vzdialenosť meniča a=138 mm

- osová vzdialenosť prevodovky a=320 mm

- pohon navijáka od turbíny meniča cez elektrohydraulicky ovládanú lamelovú spojku

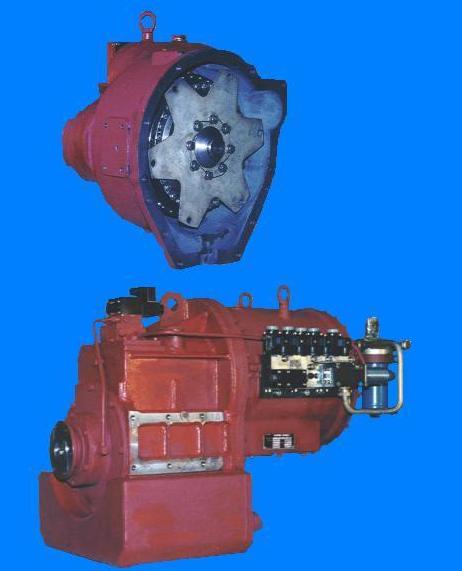

Prevodovka 4 SPR 80-VS1

- max. vstupný výkon P=80 kW

- max. vstupné otáčky n=2 200 ot/min

- počet prevodov stupňov 4 vpred a 4 vzad

- elektrohydraulické radenie prevodových stupňov pod zaťažením 24 V js

- osová vzdialenosť meniča a=138 mm

- osová vzdialenosť výstupných hriadeľov prevodovky: vpred 306 mm a vzad 179 mm

- medzinápravový diferenciál vypínaný elektrohydraulicky ovládanou lamelovou spojkou

Elektrohydraulické ovládanie

- je určené pre ovládanie hydromechanických prevodoviek s radením pod zaťažením 4 stupne vpred a 4 stupne vzad

- ovládací tlak p=2 - 3 MPa

- modulačný ventil zabezpečuje plynulé radenie prevodových stupňov bez rázov

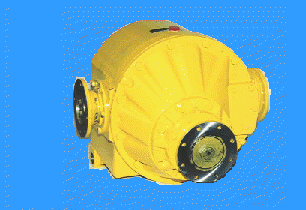

Rozvodovka s diferenciálom

- je určená pre pohon hnacích kolies stroja pomocou kardanových hriadeľov

- prevodový pomer diferenciálu i=4,1 - 5,4

- blokovanie diferenciálu zubovou spojkou

Hydrostatická polonáprava

-pozostáva z regulačného hydromotora a planétového reduktora

- je určená pre pohon hnacieho kolesa stroja

- prevodový pomer reduktora i=16 - 36

- prevádzková a parkovacia lamelová brzda
